دستگاه تفنگ کراوات خودکار SWT25100H برای سیم کراوات سیم ، ابزار کابل کراوات
پارامترهای فنی ماشین کابل کراوات تفنگ
مشخصات کراوات: 2.5X100 میلی متر
حداقل قطر بسته نرم افزاری ¢ 2.0 میلی متر
حداکثر قطر بسته نرم افزاری سیم: 18 میلی متر
حداکثر قطر بسته نرم افزاری لوله: 16 میلی متر
بازده بسته نرم افزاری: 0.7 / قطعه
منبع تغذیه:
بدنه میزبان: AC 220V 50/60 هرتز
تفنگ دستی: DC 24V (تبدیل خودکار)
فشار هوا: 5 کیلوگرم بر سانتی متر مربع

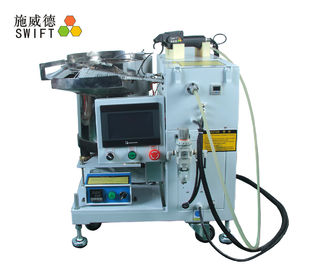

اندازه دستگاه میزبان: L 690 XW 670 XH 670 mm (دستگاه را می توان در زیر خط لوله قرار داد)
وزن کل: 140 کیلوگرم (با کاستورها ، حرکت آسان)

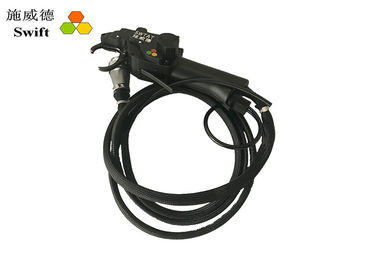

اندازه اسلحه دستی: 250X 102 X 64 میلی متر
اسلحه کراوات کابل دستی: 0.85kg
نام محصول | دستگاه اسلحه کابل کراوات خودکار |
مشخصات کراوات | 2.5 * 100 میلی متر |
قطر بسته حداقل | 2 میلی متر |
حداکثر قطر بسته نرم افزاری برای سیم / لوله | 18mm / 16mm |
سرعت بسته نرم افزاری | 0.7S / در هر اتصال کابل |
منبع تغذیه | AC 220V 50/60 هرتز |
فشار هوا | 5 کیلوگرم در سانتی متر مربع |
گواهینامه ها | م |
ویژگی های دستگاه کراوات تفنگ کابل
1. این کابل مواد بی نظم و شل به داخل صفحه لرزش ، اتصال کابل از طریق خط لوله به اسلحه کراوات کابل خواهد بود.
2. ماشه را بکشید ، به طور خودکار تغذیه ، نوار ، سفت ، برش ، پرتاب زباله و سایر اقدامات را به طور کامل انجام دهید.
3. 0.7 ثانیه برای تکمیل تغذیه ، نوار ، سفت شدن ، برش ، پرتاب ضایعات و سایر اقدامات از جمله زمان کمکی ، کل چرخه حدود 1.3 ثانیه. یک ماشین می تواند 7-8 کارگر را جایگزین کند.
4- زباله ها به طور خودکار در جعبه زباله (اختیاری) از طریق سیستم بازیافت ویژه جمع آوری می شوند.
5. وزن سبک نوک دستی ، طراحی جمع و جور ، جمع آوری آسان ، مدت طولانی احساس خستگی نخواهد کرد.
6. استحکام اتصال یا کشش را می توان با دستگیره تنظیم کرد.
7. هستی شناسی میزبان همراه با سیستم کنترل PLC ، صفحه نمایش لمسی صفحه نمایش چینی ، عملکرد ساده روشن است.
8. می توان با استفاده از ربات در خط تولید خودکار برای دستیابی به اتصالات کابل خودکار ، همچنین می توان بر روی میز به عنوان دسک تاپ ثابت کرد
سایر ابزارهای کراوات کابل خودکار
مدل | نوع اسلحه کابل کراوات | با استفاده از نوع اتصالات کابل نایلونی | اندازه اتصالات کابل | مدل اتصالات کابل | قطر شیء بسته نرم افزاری |
SWT25080H | دستی | اتصالات کابل شل | 2.5 * 80 میلی متر | T25080 | 2-14 میلی متر |
SWT25120F | نوع ثابت | اتصالات کابل شل | 2.5 * 120 میلی متر | T25120 | 2-23 میلی متر |
SWT36150H | دستی | اتصالات کابل شل | 3.6 * 150 میلی متر | T36150 | 2-31 میلی متر |
SWT25100HC | دستی | اتصالات کابل حلقه | 2.5 * 100 میلی متر | T25100 | 3-18 میلی متر |
ولتاژ: AC20-240V ، 50 / 60Hz
فشار پنوماتیک: 5kg / cm²
دستگاه کابل برای استفاده
دستگاه کابل کراوات تفنگ قابل استفاده در انواع سیم کشی. به خصوص برای هواپیما ، قطار ، کشتی ، اتومبیل ، تجهیزات ارتباطی ، لوازم خانگی و سایر تجهیزات مکانیکی و برقی در مقیاس بزرگ هنگام مونتاژ میدانی بسته سیم کشی داخلی.
همچنین برای بسته بندی یا موارد ثابت ، اتصالات لوله انتقال گاز مایع ثابت ، بسته بندی مواد غذایی ، و کیسه های بسته بندی مایع مناسب است.

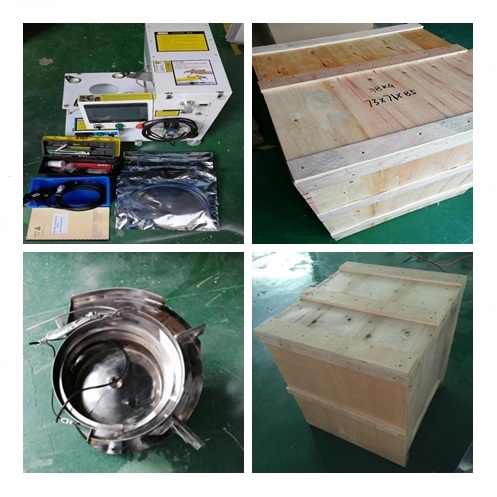

جزئیات بسته بندی
دستگاه میزبان / کیس چوبی؛
کاسه لرزش / کیس چوبی
