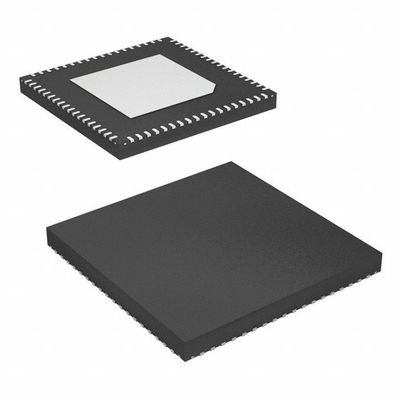

ADAU1466WBCPZ300RL 32BIT SIGMADSP AUDIO 24K/80K چیپ مدار یکپارچه
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
DSP (بررسي كننده هاي سيگنال ديجيتال) | |
تولید کننده | دستگاه های آنالوگ شرکت |
سری | SigmaDSP® |
بسته بندی | نوار و رول (TR) |
نوار برش (CT) | |
نوع | سیگما |
رابط | I2C، SPI |
نرخ ساعت | 294.912 مگاهرتز |
حافظه غیر قابل فرار | ROM (96kB) |
رم روی تراشه | 320kB |
ولتاژ - I/O | 3.30 ولت |
ولتاژ - هسته | 1.20 ولت |
دمای کار | -40°C ~ 105°C (TA) |
درجه | ماشین آلات |
نوع نصب | ارتفاع سطح |
بسته بندی / کیس | ۷۲-VFQFN Pad Exposed، CSP |
بسته دستگاه تامین کننده | 72-LFCSP-VQ (10x10) |
شماره محصول پایه | ADAU1466 |
ویژگی هایADAU1466WBCPZ300RL
واجد شرایط برای کاربردهای خودرو
DSP صوتی کاملا قابل برنامه ریزی برای پردازش صدای پیشرفته
ویژگی های سیگما استودیو، یک برنامه نویسی گرافیکی اختصاصی
ابزار توسعه جریان های سیگنال سفارشی
تا 294.912 مگاهرتز، هسته 32 بیتی SigmaDSP در 1.2 ولت
تا 24 کلوواورد حافظه برنامه
حداکثر 80 کیلو وورد رم پارامتر/داده
تا 6144 دستورالعمل SIMD در هر نمونه در 48 kHz
تا ۱۶۰۰ میلیمتر کمکی صدا در ۴۸ کیلو هرتز
I/O صوتی و مسیر دهی
4 پورت ورودی سریالی، 4 پورت خروجی سریالی
48 کانال، 32 بیتی I/O دیجیتال تا نرخ نمونه گیری 192 kHz
تنظیمات انعطاف پذیر برای TDM، I2S، چپ و راست توجیه شده است
فرمت ها و PCM
تا 8 استيريو ASRC از 1:8 تا 7.75نسبت:1 و
محدوده دینامیکی 139 دبیل
ورودی و خروجی استریو S/PDIF در 192 kHz
چهار کانال ورودی میکروفون PDM
پورت های سریال TDM چند کانال و باایت قابل آدرس
نوسانگر ساعت برای تولید ساعت استاد از کریستال
PLL های تمام اعداد و ژنراتورهای ساعت انعطاف پذیر
سنسور دمای متراکم
رابط های کنترل I2C و SPI (هر دو slave و master)
عملیات مستقل
خود بوت از EEPROM سریال
ADC کنترل دستی SAR 6 کانال، 10 بیتی
14 پین چند منظوره برای کنترل و خروجی های دیجیتال
تنظیم کننده بر روی تراشه برای تولید 1.2 ولت از منبع 3.3 ولت
بسته LFCSP 72- سرب، 10 میلی متر × 10 میلی متر با 5.3 میلی متر
پد در معرض
محدوده دما: -40°C تا +105°C
برنامه های کاربردیADAU1466WBCPZ300RL
پردازش صوتی خودرو
واحد های سر
تقویت کننده های توزیع شده
سیستم های سرگرمی صندلی عقب
تقویت کننده های صندوق
پردازش صوتی تجاری و حرفه ای
طبقه بندی محیط زیست و صادراتADAU1466WBCPZ300RL
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
