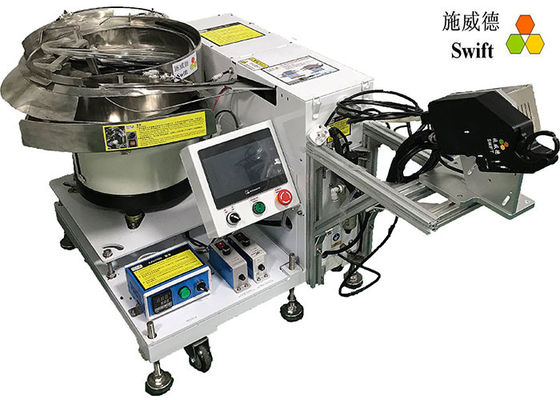

اسلحه کراوات خودکار برای اتصال لوله های مسی
اسلحه کراوات کابل خودکار می تواند بطور خودکار اتصالات کابل نایلونی را ببندد و مواد اضافی را بعد از سفت شدن کاهش دهد.سرعت بسته نرم افزاری 1.0 ثانیه در هر کراوات کابل است.
برنامه های اساسی
برای بسته بندی اندازه های مختلف اشیاء استوانه ای (کمتر از قطر بسته نرم افزاری حداکثر) مانند لوله های لاستیکی سیلیکون ، لوله های نرم با پنبه های عایق ، لوله های لاستیکی کوچک در دستگاه های پخش کننده صابون ، لوله های مسی در سیستمهای تبرید مناسب باشد.
دامنه برنامه ها
اتصالات کابل نایلونی قابل اجرا: W2.2 * L120 * T1.1mm ، مدل T25120
محصولات قابل استفاده: لوله های نرم / لوله های مس که باید با اتصال کابل های شل به طور خودکار بسته شوند.
صنعت تبرید: سیستمهای تهویه مطبوع خانگی / تهویه مطبوع مرکزی
داده های تکنیکی
مورد | داده ها |
کابل کراوات خودکار تفنگ مدل | SWT25120F |
سرعت بسته نرم افزاری | 1.0S در هر کراوات کابل (مربوط به اندازه محصول) |
مدل اتصالات کابل قابل اجرا | T25120 |
طول / عرض / ضخامت اتصالات کابل قابل اجرا: | 120 mm / 2.5mm / 1.1mm |
قطر مهار سیم / لوله |
mm2 میلی متر - 22 میلی متر har برای مهار سیم؛ mm 2 میلی متر - لوله 20 میلی متر |
ولتاژ | AC220 ، 50 / 60Hz |
قدرت | 1000W |
فشار پنوماتیک | 5kg / cm² |
اندازه میزبان | L670 * W660 * H660mm |
اندازه کراوات کراوات اندازه اسلحه | L284 * W240 * T149mm |
وزن کراوات کراوات وزن تفنگ | 4/4 کیلوگرم / قطعه |
روند کار
فرآیند بهره برداری: اتصالات فشرده نایلونی را درون کاسه ارتعاش قرار دهید - بارگیری و توزیع کنید - سیم / لوله و یا سایر محصولات را در وسط فک های اسلحه کراوات کابل قرار دهید - پیاده روی پدال را بکشید - بسته نرم افزاری را پایان دهید
الزامات اتصال کابل نایلونی
1. مواد اتصال کابل: نایلون PA66
2. اندازه اتصالات کابل: W2.5 * L120 * T1.1mm؛اندازه سر: L4.6 * W4.7 * H3.8mm
3. مقاومت کششی: 8 کیلوگرم
4. شکل: مستقیم ، بدون آروغ / فلاش
ویژگی ها / توابع
1. از اتصالات کابل نایلونی شل استفاده کرده و به صورت خودکار آنها را ببندید.
2. بطور خودکار پیچ ها ، اتصالات کابل را محکم کرده و قسمت های اضافی دم را هنگامی که اپراتور از پدال پا استفاده می کند ، برش دهید.
3. کل عملیات حدود 1/1S در هر کراوات کابل طول می کشد.
4- نیروهای اتصال قابل تنظیم هستند.حداکثر 8 کیلوگرم است.
5. می تواند به خط اتوماسیون با روبات ها اعمال شود.
6. فشار پنوماتیک: 5kg / cm²
