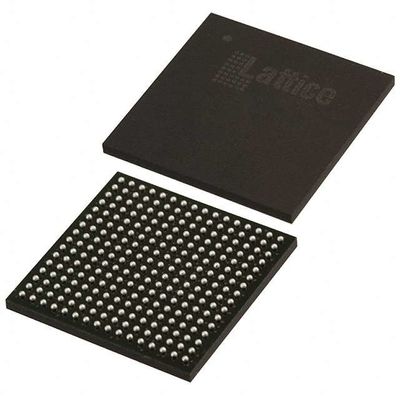

LCMXO2-2000HC-4FTG256C میدان برنامه نویسی دروازه آرایه IC 206 75776 2112 256-LBGA
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
مفر | شرکت لتیس نیمه هادی |
سری | MachXO2 |
بسته بندی | سینی |
تعداد LAB ها/CLB ها | 264 |
تعداد عناصر منطقی/سلوله ها | 2112 |
کل بیت های رم | 75776 |
تعداد I/O | 206 |
ولتاژ - عرضه | 2.375V ~ 3.465V |
نوع نصب | ارتفاع سطح |
دمای کار | 0°C ~ 85°C (TJ) |
بسته بندی / کیس | 256-LBGA |
بسته دستگاه تامین کننده | 256-FTBGA (17x17) |
شماره محصول پایه | LCMXO2-2000 |
ویژگی هایLCMXO2-2000HC-4FTG256C
• معماری منطقی انعطاف پذیر
• شش دستگاه با 256 تا 6864 LUT4 و 18 تا 334 I/O
• دستگاه های بسیار کم مصرف
• فرآیند پیشرفته 65 نانومتر با قدرت کم
• کمترین قدرت آماده سازی 22μW
• I/O های فرقی کم سوئیچ قابل برنامه ریزی
• حالت آماده و سایر گزینه های صرفه جویی در انرژی
• حافظه جاسازی شده و توزیع شده
• تا 240 کیبایت sysMEMTM Embedded Block RAM
• تا ۵۴ کیبایت رم توزیع شده
• منطق کنترل اختصاصی FIFO
• حافظه فلش کاربر در تراشه
• تا 256 کیبایت حافظه فلش کاربر
• 100000 چرخه نوشتن
• دسترسی از طریق رابط های WISHBONE، SPI، I2C و JTAG
• می تواند به عنوان پردازنده نرم PROM یا به عنوان حافظه فلش استفاده شود
• I/O هم زمان منبع پیش ساخته شده
• ثبت DDR در سلول های I/O
• منطق مخصوص گیربکس
• 7:1 جهت گیری برای I/O نمایش
• DDR عمومی، DDRX2، DDRX4
• حافظه اختصاصی DDR/DDR2/LPDDR با پشتیبانی DQS
توضیحاتLCMXO2-2000HC-4FTG256C
دستگاه های MachXO2 در دو نسخه موجود هستند: دستگاه های با قدرت بسیار کم (ZE) و دستگاه های با عملکرد بالا (HC و HE). دستگاه های با قدرت بسیار کم در سه درجه سرعت با ¥3 که سریع ترین استبه همین ترتیب، دستگاه های با عملکرد بالا در سه درجه سرعت ارائه می شوند: ¥4، ¥5 و ¥6، که ¥6 سریع ترین است.
طبقه بندی محیط زیست و صادراتLCMXO2-2000HC-4FTG256C
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
