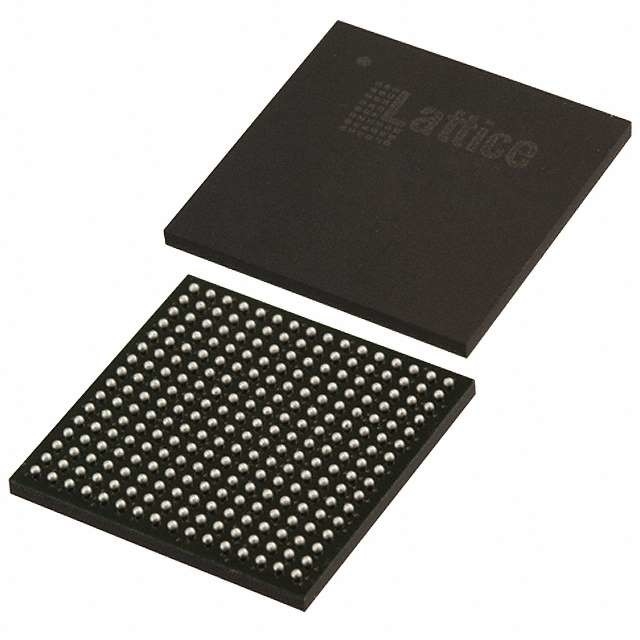

LCMXO2-2000HC-4FTG256I MachXO2 FPGA IC چیپ 206 75776 2112 256-LBGA
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
مفر | شرکت لتیس نیمه هادی |
سری | MachXO2 |
بسته بندی | سینی |
تعداد LAB ها/CLB ها | 264 |
تعداد عناصر منطقی/سلوله ها | 2112 |
کل بیت های رم | 75776 |
تعداد I/O | 206 |
ولتاژ - عرضه | 2.375V ~ 3.465V |
نوع نصب | ارتفاع سطح |
دمای کار | -40°C ~ 100°C (TJ) |
بسته بندی / کیس | 256-LBGA |
بسته دستگاه تامین کننده | 256-FTBGA (17x17) |
شماره محصول پایه | LCMXO2-2000 |
ویژگی هایLCMXO2-2000HC-4FTG256I
• عملکرد بالا و انعطاف پذیر I/O Buffer
• برنامه نویسی sysIO TM بافر از طیف گسترده ای از رابط ها پشتیبانی می کند:
LVCMOS 3.3/2.5/1.8/1.5/1.2
️ LVTTL
✅ PCI
️ LVDS، Bus-LVDS، MLVDS، RSDS، LVPECL
✅ SSTL 25/18
HSTL 18
️ ورودی های شمیت، تا 0.5 ولت هیسترز
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
• زمان بندی انعطاف پذیر در تراشه
• هشت ساعت اصلی
• تا دو ساعت لبه ای برای رابط های I/O با سرعت بالا (فقط در سمت بالا و پایین)
• تا دو PLL آنالوگ در هر دستگاه با سنتز فرکانس n کسری
دامنه فرکانس ورودی گسترده (۷ تا ۴۰۰ مگاهرتز)
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• یک تراشه، راه حل امن
• قابل برنامه ریزی از طریق JTAG، SPI یا I2C
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• دو بار بوت کردن با حافظه SPI خارجی
• بازسازی TransFRTM
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
• پشتیبانی پیشرفته در سطح سیستم
• عملکردهای سخت شده بر روی تراشه: SPI، I2C، تایمر / شمارنده
• نوسانگر بر روی تراشه با دقت 5.5٪
• TraceID منحصر به فرد برای ردیابی سیستم
• حالت برنامه نویسی یکبار (OTP)
• یک منبع برق واحد با محدوده کار گسترده
• اسکن مرزی استاندارد IEEE 1149.1
• برنامه نویسی در سیستم مطابق با IEEE 1532
• طیف گسترده ای از گزینه های بسته بندی
• گزینه های بسته TQFP، WLCSP، ucBGA، csBGA، caBGA، ftBGA، fpBGA، QFN
• گزینه های بسته های کوچک
به اندازه 2.5 میلی متر × 2.5 میلی متر
• حمایت از مهاجرت تراکم
• بسته بندی پیشرفته بدون هالوجن
توضیحاتLCMXO2-2000HC-4FTG256I
PLDs MachXO2 در طیف گسترده ای از بسته های پیشرفته بدون هالوجن از فضای
صرفه جویی در 2.5 mm x 2.5 mm WLCSP به 23 mm x 23 mm fpBGA. دستگاه های MachXO2 از مهاجرت تراکم پشتیبانی می کنند
در جدول 1-1 چگالی LUT، بسته و گزینه های I/O، همراه با سایر کلیدها نشان داده شده است.
پارامترها
طبقه بندی محیط زیست و صادراتLCMXO2-2000HC-4FTG256I
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
