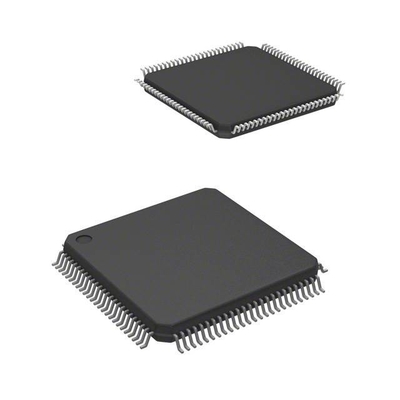

LCMXO2-2000HC-4TG144C تراشه مدار یکپارچه FPGA 111 I/O 144TQFP
| نوع | توضیحات |
| دسته بندی | مدارهای یکپارچه (IC) |
| جاسازی شده | |
| FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
| مفر | شرکت لتیس نیمه هادی |
| سری | MachXO2 |
| بسته بندی | سینی |
| تعداد LAB ها/CLB ها | 32 |
| تعداد عناصر منطقی/سلوله ها | 256 |
| تعداد I/O | 55 |
| ولتاژ - عرضه | 2.375V ~ 3.465V |
| نوع نصب | ارتفاع سطح |
| دمای کار | -40°C ~ 100°C (TJ) |
| بسته بندی / کیس | 100-LQFP |
| بسته دستگاه تامین کننده | 100-TQFP (14x14) |
| شماره محصول پایه | LCMXO2-256 |
ویژگی هایLCMXO2-256HC-4TG100I
• عملکرد بالا و انعطاف پذیر I/O Buffer
• برنامه نویسی sysIO TM بافر از طیف گسترده ای از رابط ها پشتیبانی می کند:
LVCMOS 3.3/2.5/1.8/1.5/1.2
️ LVTTL
✅ PCI
️ LVDS، Bus-LVDS، MLVDS، RSDS، LVPECL
✅ SSTL 25/18
HSTL 18
️ ورودی های شمیت، تا 0.5 ولت هیسترز
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
• زمان بندی انعطاف پذیر در تراشه
• هشت ساعت اصلی
• تا دو ساعت لبه ای برای رابط های I/O با سرعت بالا (فقط در سمت بالا و پایین)
• تا دو PLL آنالوگ در هر دستگاه با سنتز فرکانس n کسری
دامنه فرکانس ورودی گسترده (۷ تا ۴۰۰ مگاهرتز)
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• یک تراشه، راه حل امن
• قابل برنامه ریزی از طریق JTAG، SPI یا I2C
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• دو بار بوت کردن با حافظه SPI خارجی
• بازسازی TransFRTM
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
• پشتیبانی پیشرفته در سطح سیستم
• عملکردهای سخت شده بر روی تراشه: SPI، I2C، تایمر / شمارنده
• نوسانگر بر روی تراشه با دقت 5.5٪
• TraceID منحصر به فرد برای ردیابی سیستم
• حالت برنامه نویسی یکبار (OTP)
• یک منبع برق واحد با محدوده کار گسترده
• اسکن مرزی استاندارد IEEE 1149.1
• برنامه نویسی در سیستم مطابق با IEEE 1532
• طیف گسترده ای از گزینه های بسته بندی
• گزینه های بسته TQFP، WLCSP، ucBGA، csBGA، caBGA، ftBGA، fpBGA، QFN
• گزینه های بسته های کوچک
به اندازه 2.5 میلی متر × 2.5 میلی متر
• حمایت از مهاجرت تراکم
• بسته بندی پیشرفته بدون هالوجن
توضیحاتLCMXO2-256HC-4TG100I
دستگاه های MachXO2 دارای توابع سخت شده ای هستند که معمولاً استفاده می شوند مانند کنترل کننده SPI، I2
کنترل کننده C و تایمر
این دستگاه ها همچنین حافظه فلاش کاربر (UFM) را فراهم می کنند.
UFM می تواند از طریق یک رابط WISHBONE به منطق اصلی و مسیریابی متصل شود.
از طریق SPI دسترسی داشته باشید، I2
پورت های C و JTAG
طبقه بندی محیط زیست و صادراتLCMXO2-256HC-4TG100I
| ATRIBUTE | توضیحات |
| وضعیت RoHS | مطابقت با ROHS3 |
| سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
| وضعیت REACH | REACH تحت تاثیر نیست |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
