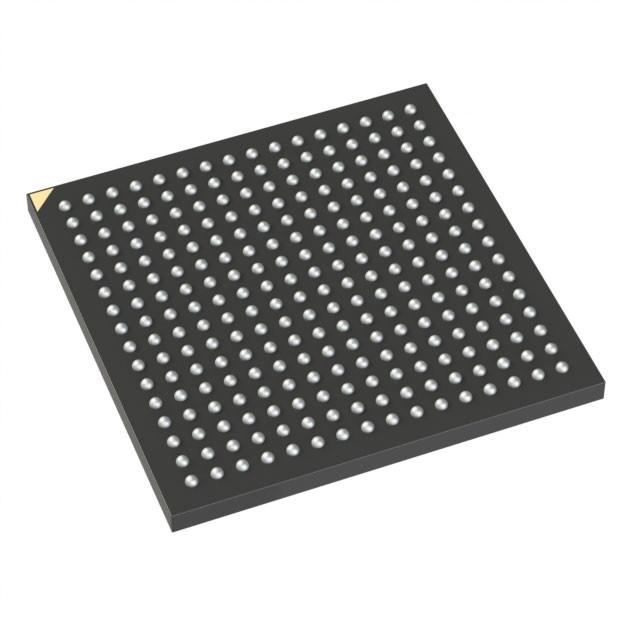

LCMXO2-4000HE-4BG256C میدان برنامه ریزی شده دروازه آرایه IC 206 94208 4320 256-LFBGA
| نوع | توضیحات |
| دسته بندی | مدارهای یکپارچه (IC) |
| جاسازی شده | |
| FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
| مفر | شرکت لتیس نیمه هادی |
| سری | MachXO2 |
| بسته بندی | سینی |
| تعداد LAB ها/CLB ها | 540 |
| تعداد عناصر منطقی/سلوله ها | 4320 |
| کل بیت های رم | 94208 |
| تعداد I/O | 206 |
| ولتاژ - عرضه | 1.14 ولت تا 1.26 ولت |
| نوع نصب | ارتفاع سطح |
| دمای کار | 0°C ~ 85°C (TJ) |
| بسته بندی / کیس | 256-LFBGA |
| بسته دستگاه تامین کننده | 256-CABGA (14x14) |
| شماره محصول پایه | LCMXO2-4000 |
ویژگی هایLCMXO2-4000HE-4BG256C
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• یک تراشه، راه حل امن
• قابل برنامه ریزی از طریق JTAG، SPI یا I2C
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• دو بار بوت کردن با حافظه SPI خارجی
• بازسازی TransFRTM
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
• پشتیبانی پیشرفته در سطح سیستم
• عملکردهای سخت شده بر روی تراشه: SPI، I2C، تایمر / شمارنده
• نوسانگر بر روی تراشه با دقت 5.5٪
• TraceID منحصر به فرد برای ردیابی سیستم
• حالت برنامه نویسی یکبار (OTP)
• یک منبع برق واحد با محدوده کار گسترده
• اسکن مرزی استاندارد IEEE 1149.1
• برنامه نویسی در سیستم مطابق با IEEE 1532
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
• زمان بندی انعطاف پذیر در تراشه
• هشت ساعت اصلی
• تا دو ساعت لبه ای برای رابط های I/O با سرعت بالا (فقط در سمت بالا و پایین)
• تا دو PLL آنالوگ در هر دستگاه با سنتز فرکانس n کسری
دامنه فرکانس ورودی گسترده (۷ تا ۴۰۰ مگاهرتز)
توضیحاتLCMXO2-4000HE-4BG256C
PLDs MachXO2 در طیف گسترده ای از بسته های پیشرفته بدون هالوجن از فضای
صرفه جویی در 2.5 mm x 2.5 mm WLCSP به 23 mm x 23 mm fpBGA. دستگاه های MachXO2 از مهاجرت تراکم پشتیبانی می کنند
در جدول 1-1 چگالی LUT، بسته و گزینه های I/O، همراه با سایر کلیدها نشان داده شده است.
پارامترها
طبقه بندی محیط زیست و صادراتLCMXO2-4000HE-4BG256C
| ATRIBUTE | توضیحات |
| وضعیت RoHS | مطابقت با ROHS3 |
| سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
| وضعیت REACH | REACH تحت تاثیر نیست |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
