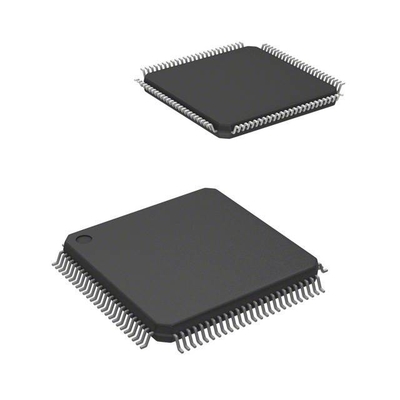

LCMXO256C-3TN100C MachXO Field Programmable Gate Array (FPGA) IC 78 256 100-LQFP
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
مفر | شرکت لتیس نیمه هادی |
سری | MachXO |
بسته بندی | سینی |
تعداد LAB ها/CLB ها | 32 |
تعداد عناصر منطقی/سلوله ها | 256 |
تعداد I/O | 78 |
ولتاژ - عرضه | 1.71V ~ 3.465V |
نوع نصب | ارتفاع سطح |
دمای کار | 0°C ~ 85°C (TJ) |
بسته بندی / کیس | 100-LQFP |
بسته دستگاه تامین کننده | 100-TQFP (14x14) |
شماره محصول پایه | LCMXO256 |
ویژگی هایLCMXO256C-3TN100C
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• تراشه ی تک، نیازی به حافظه ی تنظیمات خارجی نیست
• امنیت طراحی عالی، هیچ جریان بیت برای جلوگیری از
• تنظیم مجدد منطق مبتنی بر SRAM در میلی ثانیه
• حافظه ی SRAM و حافظه ی غیر قابل تغییر قابل برنامه ریزی از طریق پورت JTAG
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• حالت خواب
• اجازه می دهد تا 100x کاهش جریان استاتیک
• بازسازی TransFRTM (TFR)
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
• چگالی I/O بالا به منطق
• 256 تا 2280 LUT
• 73 تا 271 I/O با گزینه های بسته گسترده
• حمایت از مهاجرت تراکم
• بسته بندی بدون سرب / سازگار با RoHS
• حافظه جاسازی شده و توزیع شده
• تا 27.6 کیبیت sysMEMTM Embedded Block RAM
• تا 7.7 کیبیت رم توزیع شده
• منطق کنترل اختصاصی FIFO
• بافر انعطاف پذیر I/O
• برنامه نویسی sysIO TM بافر از طیف گسترده ای از رابط ها پشتیبانی می کند:
• LVCMOS 3.3/2.5/1.8/1.5/1.2
• LVTTL
• PCI
• LVDS، Bus-LVDS، LVPECL، RSDS
• sysCLOCKTM PLLs
• تا دو PLL آنالوگ در هر دستگاه
• ضرب، تقسیم و تغییر فاز ساعت
• پشتیبانی در سطح سیستم
• اسکن مرزی استاندارد IEEE 1149.1
• نوسانگر داخلی
• دستگاه ها با 3.3V، 2.5V، 1.8V یا 1.2V کار می کنند
• برنامه نویسی در سیستم مطابق با IEEE 1532
توضیحاتLCMXO256C-3TN100C
MachXO برای پاسخگویی به الزامات برنامه های کاربردی که به طور سنتی توسط CPLD ها مورد توجه قرار می گیرند و کم هزینه هستند، بهینه شده است.
ظرفیت FPGAs: منطق چسب، پل اتوبوس، رابط اتوبوس، کنترل قدرت و منطق کنترل. این دستگاه ها
بهترین ویژگی های دستگاه های CPLD و FPGA را در یک تراشه واحد جمع آوری کنند.
طبقه بندی محیط زیست و صادراتLCMXO256C-3TN100C
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
