ماژول ورودی دیجیتال AC Allen-Bradley 5069-IA16 با 79-264 ولت AC 16 نقطه ای
5069 ورودی/خروجی فشرده، ماژول های ورودی AC 16 کاناله، از سیگنال های 120 و 240 VAC پشتیبانی می کند.
توضیحات محصول از5069-IA16
ورودی دیجیتال AC5069-IA1679...264 ولت AC 16 نقطه، ماژول ورودی

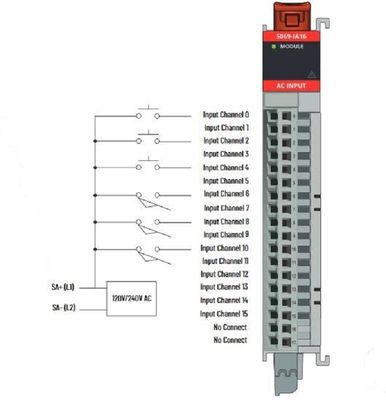

ورودی های ماژول 5069-IA16 از یک مشترک مشترک استفاده می کنند.ورودی ها از طریق مدار ماژول داخلی به ترمینال SA (–) روی RTB برق SA بازگشت می کنند.
شما از یک توزیع کننده بالقوه میدانی 5069-FPD برای ایجاد یک SA جدید استفاده می کنیدگذرگاه برق در یک سیستماتوبوس های برق SA از هر یک جدا شده انددیگر.برای روشن نگه داشتن ماژول هااتوبوس برق parate SA، کاملاین مراحل
1. ماژول هایی را که از یک نوع برق SA استفاده می کنند، به عنوان مثال DC، در سمت راست آداپتور یا کنترلر، یعنی اولین گذرگاه برق SA، نصب کنید.
2. توزیع کننده پتانسیل میدانی 5069-FPD را برای ایجاد دومین گذرگاه برق SA نصب کنید.
3. ماژول هایی را که از نوع دیگر برق SA، به عنوان مثال AC استفاده می کنند، روی گذرگاه برق دوم SA نصب کنید.
ویژگی های5069-IA16
سیستم کنترل راکول: Rockwell Controllogix
نوع پردازنده: ARM Cortex-A9
ورودی/خروجی: حداکثر 256 ورودی/خروجی
حافظه: 2 گیگابایت رم، 4 گیگابایت فلش
سرعت پردازنده: 1.5 گیگاهرتز
پورت های ارتباطی: اترنت، سریال، USB
پارامترهای فنی5069-IA16
| صفت | 5069-IA16 |
| حداقل ولتاژ در حالت | 79 ولت AC |
| ولتاژ در حالت، نام | 120/240 ولت متناوب |
| ولتاژ حالت، حداکثر | 264 ولت AC |
| ولتاژ خارج از حالت، حداکثر | 40 ولت AC |
| جریان ورودی در هر کانال، حداکثر | 15 میلی آمپر @ 264 ولت AC |
| جریان در حالت، حداقل |
2 میلی آمپر @ 79 ولت AC 3 میلی آمپر @ 164 ولت AC |
| جریان در حالت، نام |
5 میلی آمپر @ 120 ولت AC/50 هرتز 6 میلی آمپر @ 120 ولت AC/60 هرتز 9 میلی آمپر @ 240 ولت AC/50 هرتز 11 میلی آمپر @ 240 ولت AC/60 هرتز |
| جریان در حالت، حداکثر | 15 میلی آمپر @ 264 ولت AC |
| جریان خارج از حالت، حداکثر | 2 میلی آمپر |
| امپدانس ورودی، نام |
24 کیلو اهم @ 120 ولت AC/50 هرتز 20 کیلو اهم @ 120 ولت AC/60 هرتز 27 کیلو اهم @ 240 ولت AC/50 هرتز 22 kΩ @ 240 ولت AC/60 هرتز |
| امپدانس ورودی، حداقل | 17.6 کیلو اهم @ 264 ولت AC/63 هرتز |
| جریان هجومی، حداکثر | 600 میلی آمپر |
| زمان تاخیر ورودی | |
| خاموش به روشن | 10 میلی‌ثانیه (نوع) @ 0...60 درجه سانتی‌گراد (32...140 درجه فارنهایت) |
| روشن به خاموش | 10 میلی‌ثانیه (نوع) @ 0...60 درجه سانتی‌گراد (32...140 درجه فارنهایت) |
برنامه های کاربردی از5069-IA16
Rockwell ControlLogix یک سیستم کنترل صنعتی انقلابی است که قابلیت های پیشرفته کنترل حرکت و فرآیند را فراهم می کند.
Rockwell ControlLogix با پردازنده سرعت بالا، حداکثر 256 ورودی/خروجی و پورت های ارتباطی مانند اترنت، سریال و USB، به گونه ای طراحی شده است که نیازهای پیچیده ترین برنامه های کنترل صنعتی را برآورده کند.
Allen-Bradley 5069-IA16 یک سیستم Rockwell ControlLogix است که از یک پردازنده ARM Cortex-A9 و یک سیستم I/O با اندازه کلی 200mm X 200mm X 100mm تشکیل شده است.
با پردازشگر درجه صنعتی خود که با فرکانس 1.5 گیگاهرتز کار می کند، بالاترین سطح عملکرد را برای برنامه های کنترل ماشین ارائه می دهد.
Allen-Bradley 5069-IA16 یک راه حل ایده آل برای سیستم های صنعتی و اتوماسیون راکول است که به مشتریان امکان کنترل صنعتی برای ماشین ها و فرآیندهایشان را می دهد.
بسته بندی و حمل و نقل5069-IA16
بسته بندی و حمل و نقل Rockwell Controllogix:
محصول باید در جعبه اصلی خود بسته بندی شود و جعبه باید با چسب بسته شود.
در صورت حمل و نقل هوایی، جعبه باید با یک پوسته فوم احاطه شود تا بالشتک اضافی ایجاد شود.
اگر از طریق زمین حمل می شود، جعبه باید با مواد بالشتکی مانند بسته بندی حباب دار یا بسته بندی بادام زمینی احاطه شود.
سوالات متداول
Q1: نام تجاری Rockwell Controllogix چیست؟
A1: نام تجاری Rockwell Controllogix Allen-Bradley است.
Q2: شماره مدل Rockwell Controllogix چیست؟
A2: شماره مدل Rockwell Controllogix 5069-IA16 است.
Q3: حداقل مقدار سفارش Rockwell Controllogix چقدر است؟
A3: حداقل مقدار سفارش برای Rockwell Controllogix 1 است.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
