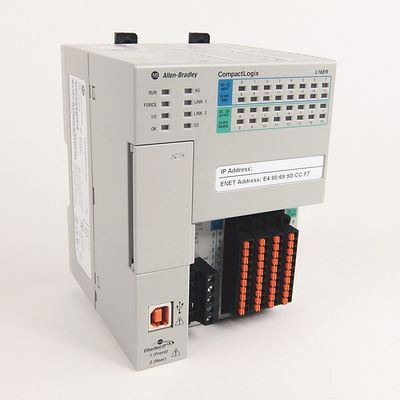

24 ولت DC 1769-L16ER-BB1B آلن بردلی با کنترلر DI/O 384 کیلوبایت CompactLogix
کنترلر 384 کیلوبایتی DI/O CompactLogix
توضیحات محصول از1769-L16ER-BB1B
Rockwell ControlLogix یک سیستم اتوماسیون راکول و یک سیستم کنترل مقیاس پذیر است که برای کاربردهای در مقیاس بزرگ طراحی شده است.دارای یک پردازنده قدرتمند و طیف وسیعی از ورودی/خروجی است که آن را به گزینه ای ایده آل برای طیف گسترده ای از کاربردهای صنعتی تبدیل می کند.
ماژول پردازشگر اترنت Allen-Bradley 1769-L16ER-BB1B CompactLogix 5370 L1، اترنت دوگانه با قابلیت DLR، حافظه 384 کیلوبایت، 1 پورت برنامه نویسی/دانلود USB، 2 پورت اترنت/IP، (16) ورودی دیجیتال DV4، (116) ورودی دیجیتال خروجی های دیجیتال 24 ولت DC، 6 گسترش ورودی/خروجی از طریق 1734 POINT I/O، 4 گره IP اترنت، برق 24 ولت DC، از صفحه پشتی POINT I/O (1734) استفاده می کند، دارای کارت SD 1 گیگابایتی است و می تواند تا 2 گیگابایت کارت SD را پشتیبانی کند..
پارامترهای فنیاز 1769-L16ER-BB1B
| صفت | 1769-L16ER-BB1B |
| خروجی ها | 16 |
| دسته ولتاژ | منبع 24 ولت DC |
| محدوده ولتاژ کاری |
10 ... 28.8 ولت DC نام 24 ولت DC |
| تأخیر خروجی، خاموش به روشن | 0.1 میلی ثانیه |
| تاخیر خروجی، روشن به خاموش | 0.1 میلی ثانیه |
| جریان نشتی خارج از حالت، حداکثر | 0.5 میلی آمپر @ 24 ولت DC |
| جریان در حالت، حداقل | 1 میلی آمپر در هر کانال |
| افت ولتاژ در حالت، حداکثر | 0.6 ولت DC |
| جریان در هر نقطه، حداکثر | 0.5A |
| جریان در هر ماژول، حداکثر | 3آ |
| جریان موج در هر نقطه، حداکثر | 1 A برای 100 میلی ثانیه در هر نقطه، قابل تکرار هر 2 ثانیه |
| ولتاژ جداسازی | 50 ولت DC (پیوسته)، نوع عایق پایهتست شده در 500 ولت AC برای 60 ثانیه، سیستم به میدانبدون ایزوله بین کانال های فردی |
| گروه های جدا شده | هیچ یک |
| رتبه بندی وظیفه خلبانی | 0.5 A |
برنامه های کاربردی از1769-L16ER-BB1B
Rockwell Controllogix یک سیستم کنترل پیشرفته از Allen-Bradley با شماره مدل است1769-L16ER-BB1B.
شماره کاتالوگ کنترلر CompactLogix 5370 و Compact GuardLogix 5370
1769-L16ER-BB1B، 1769-L18ER-BB1B، 1769-L18ERM-BB1B، 1769-L18ERM-BB1BK، 1769-L19ER-BB1B، 1769-L19ER-BB1BK، 1769-L24ER-QB1B،1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B, 1769-L30ER, 1769-L30ER-NSE, 1769-L30ERK, 1769,1769L1769-L30ERMK، 1769-L30ERMS، 1769-L33ER،1769-L33ERK, 1769-L33ERM, 1769-L33ERMK، 1769-L33ERMS، 1769-L33ERMSK،1769-L36ERM, 1769-L36ERMS, 1769-L37ERM, 1769-L37ERMK, 1769-L37ERMS, 1769-L37ERMSK، 1769-L38ERM، 1769-L38ERMK،1769-L38ERMS، 1769-L38ERMSK
منبع تغذیه جاسازی شدهاز1769-L16ER-BB1B
| صفت | 1769-L16ER-BB1B، |
| محدوده ولتاژ ورودی | 10 ... 28.8 ولت DC |
| ولتاژ ورودی، نام | 24 ولت DC |
| نیاز خط (VDC)، حداقل | 30 VA |
| جریان 5 ولت DC POINTBus backplane موجود | 1 A @ 5V DC |
| جریان جریان @ 24V DC، توان میدان، حداکثر | 3 الف(1) |
| هجوم، حداکثر | 10 A |
| از دست دادن خط سواری | 10 میلی ثانیه ... 10 ثانیه |
| ظرفیت جریان اتوبوس خروجی، حداکثر | 0.1...3 A @ 5V DC |
| جریان بار، حداقل | 300 میلی آمپر |
| اتلاف نیرو، حداکثر | 12 وات |
| حفاظت از اتصال کوتاه |
فیوز داخلی قابل تعویض نیست |
| محافظت در مقابل ولتاژ بیش از حد مجاز | آره |
کنترلرهای CompactLogix 5370 L1 حداقل فاصله مورد نیاز1769-L16ER-BB1B
سوالات متداول
س: Rockwell Controllogix چه گواهینامه ای دارد؟
A: دارای گواهینامه CE است.
س: حداقل مقدار سفارش Rockwell Controllogix چقدر است؟
A: حداقل مقدار سفارش 1 است.
س: جزئیات بسته بندی Rockwell Controllogix چیست؟
A: جزئیات بسته بندی جعبه کارتن است.
س: شرایط پرداخت Rockwell Controllogix چیست؟
A: شرایط پرداخت TT است.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
