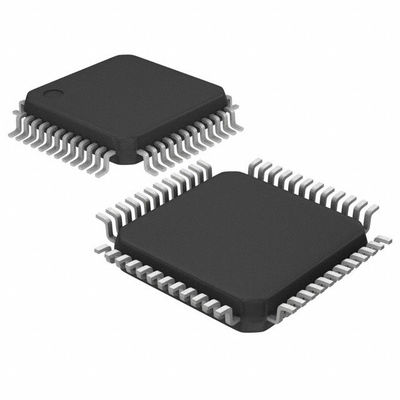

R5F10PGHCKFB#55 میکروکنترلر IC 16-Bit 24MHz 192KB (192K x 8) FLASH 48-LFQFP
R5F10PGHCKFB#55 ازفهرست کارخانه، لطفاً خواسته هاتون رو چک کنين و لطفاً با ما در ارتباط باشين
مشخصات R5F10PGHCKFB#55
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
میکروکنترلرها | |
مفر | شرکت Renesas Electronics |
سری | RL78/F14 |
بسته بندی | نوار و رول (TR) |
پردازنده هسته ای | RL78 |
اندازه هسته | 16-بیتی |
سرعت | ۲۴ مگاهرتز |
اتصال | CANbus، CSI، I2C، LINbus، SPI، UART/USART |
لوازم محیطی | LVD، POR، PWM، WDT |
تعداد I/O | 38 |
اندازه حافظه برنامه | ۱۹۲ کیلو بایت (۱۹۲ کیلو بایت x ۸) |
نوع حافظه برنامه | فلاش |
اندازه EEPROM | 8K × 8 |
اندازه رم | 16K x 8 |
ولتاژ - منبع برق (Vcc/Vdd) | 2.7V ~ 5.5V |
تبدیل کننده داده ها | A/D 17x10b SAR؛ D/A 1x8b |
نوع نوسانگر | داخلی |
دمای کار | -40°C ~ 125°C (TA) |
نوع نصب | ارتفاع سطح |
بسته دستگاه تامین کننده | 48-LFQFP (7x7) |
بسته بندی / کیس | 48-LQFP |
شماره محصول پایه | R5F10 |
ویژگی هایR5F10PGHCKFB#55
* حداقل زمان اجرای دستورات می تواند از سرعت بالا تغییر کند (0.03125μs: @ 32 MHz کار با بالاسرعتبر روی تراشهساعت نوسان دهندهیا ساعت PLL) تا فوق العاده کم-سرعت (66.6μs: @ 15 kHz کار با کمسرعتدر...تراشهساعت نوسان دهنده)
*عمومی-رجستر هدف: 8 بیت×32 رجیستر (8 بیت)×8 ثبت×4 بانک)
*ROM: 16 تا 256KB
*رم: 1 تا 20KB
*حافظه فلش داده:4 کیلو بایت8 کیلو بایت
*بالاسرعت رو روشن کنساعت نوسان دهنده تراشه•از 32 مگاهرتز (نوع) ، 24 مگاهرتز (نوع) انتخاب می شود.) ، 16 مگاهرتز (نوعی) ، 12 مگاهرتز (نوعی) ، 8 مگاهرتز (نوعی) ، 4 مگاهرتز (نوعی) و 1MHz (نوع) (انتخاب می شود از 64MHz (معمول) و 48 MHz (معمول) در صورت استفاده از تایمر RD
*کمسرعت ساعت نوسان دهنده روی تراشه: 15 kHz×2 کانال (یکی برای WWDT و یکی برای CPU و دستگاه های محیطی دیگر)از WWDT)
*در-چيپPLL(×3,×4,×6,×8)
*در-چيپ تکقدرت-فلاش حافظه (با ممنوعیت از بخش پاک کردن/نویسیدن)
*خودبرنامه نویسی(با عملکرد تعویض بوت/ عملکرد پنجره فلش شیلد)
*در- عملکرد عیب یابی تراشه
*در-قدرت تراشهمدار بازنشستگی (POR) و کشنده ولتاژ (LVD)
*در-چيپ نگهباندر حال کار با اختصاصی پایین-سرعت روی تراشهساعت نوسان دهنده)
*ضرب / تقسیم / ضربدستورات & جمع آوری پشتیبانی می شود
•16 بیتs×16 بیت = 32 بیت (غیر امضا شده یا امضا شده)
•32 بیت÷32بیت = 32 بیت (غیر امضا شده)
•16 بیت×16 بیت + 32 بیت = 32 بیت (غیر امضا شده یا امضا شده)
* در-چيپ کلید تابع قطع
* در- خروجی چیپ ساعت/کنترلر خروجی بز
* در-چپ تنظیم BCD
* پورتهای I/O: 16 تا 92 (شامل یک ورودی)-فقط پین)
* تایمر
•زمان 16 بتواحد آرایه: 8 تا 16 کانال
•ساعت 16 بتی RD: 2کانال ها(سوم مثلث)- خروجی امواج؛ مدولاسیون امواج تراشه دندان/امواج مثلث)
•ساعت 16 بیتی RJ: 1 کانال
•ساعت نگهبان: 1 کانال
•واقعیساعت زمان: 1 کانال
*رابط سریال
•CSI
•UART/UART (LIN)اتوبوسحمایت می شود)
•LINماژول(استاد/ برده)حمایت می شود)
•من2C/ ساده سازی I2C
•می تواندرابط (RS)-کان لایت)
*تبدیل کننده A/D با وضوح 8/10 بیت(VDD=2.7به 5.5 ولت): 4 تا 31 کانال
*DTC(ماکس.44 منبع)
*ELC(حداکثر 26 کانال برای منبع لینک رویداد،حداکثر 9 کانال)nnels برای مقصد لینک رویداد)یادداشت
*عملکرد ایمنیs (حساب CRC،مانیتور ساعت، آزمون AD، محافظ SFR و غیره)
*تبدیل کننده D/A 8 بیتییادداشت
*در-چيپمقایسه کننده: 1 کانال (پین ورودی: 4 کانال)یادداشت
*ولتاژ منبع برق: VDD=2.7 تا 55 ولت
برنامه های کاربردیR5F10PGHCKFB#55
کاربردهای الکتریکی عمومی خودرو(کنترل موتور، کنترل درب، اوکنترل نورو غیرهموتور موتورسیکلتکنترل
طبقه بندی محیط زیست و صادراتR5F10PGHCKFB#55
ویژگی | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | 3A991A2 |
HTSUS | 8542.31.0001 |
