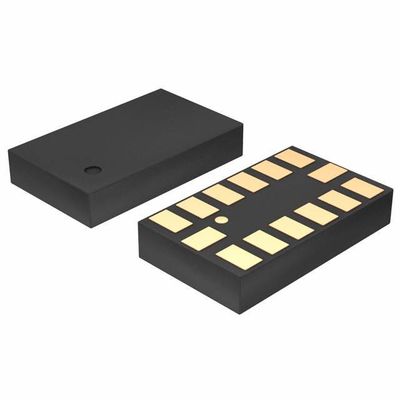

ADXL345 شتاب سنج X، Y، Z محور ±2g، 4g، 8g، 16g 0.05Hz ~ 1.6kHz 14-LGA (3x5)
نوع | توضیحات |
دسته بندی | سنسورها، ترانسدوسرها |
سنسورهای حرکتی | |
شتاب سنجها | |
تولید کننده | دستگاه های آنالوگ شرکت |
سری | - |
بسته بندی | سینی |
نوع | دیجیتال |
محور | X، Y، Z |
محدوده شتاب | ±2g، 4g، 8g، 16g |
حساسیت (LSB/g) | 256 (±2g) ~ 32 (±16g) |
حساسیت (mV/g) | - |
پهنای باند | 0.05Hz ~ 1.6kHz |
نوع خروجی | I2C، SPI |
ولتاژ - عرضه | 2V ~ 3.6V |
ویژگی ها | پهنای باند قابل تنظیم |
دمای کار | -55°C ~ 105°C |
نوع نصب | ارتفاع سطح |
بسته بندی / کیس | 14-VFLGA |
بسته دستگاه تامین کننده | 14-LGA (3x5) |
شماره محصول پایه | ADXL345 |
ویژگی هایADXL345
قدرت فوق کم: تا 23 μA در حالت اندازه گیری و
0.1 μA در حالت آماده در VS = 2.5 V (معمولی)
میزان مصرف برق به طور خودکار با پهنای باند
رزولوشن قابل انتخاب توسط کاربر از 10 تا 13 بیت
فاکتور مقیاس 4 mg/LSB در تمام محدوده های g
32 نمونه FIFO بار پردازنده میزبان را به حداقل می رساند
یک ضربه، دو ضربه و تشخیص سقوط آزاد
نظارت بر فعالیت و عدم فعالیت
محدوده ولتاژ تغذیه: 2.0V تا 3.6V
محدوده ولتاژ I/O: 1.7V تا VS
رابط های دیجیتال SPI (3 و 4 سیم) و I2C
حالت های قطع انعطاف پذیر قابل نقشه برداری به هر یک از پین قطع
محدوده اندازه گیری قابل انتخاب از طریق دستور سریالی
پهنای باند قابل انتخاب از طریق دستور سریال
10،000g بقای شوک
بدون Pb / مطابق با RoHS
کوچک و نازک: بسته LGA 3 mm × 5 mm × 1 mm
ویژگی های محصول بهبود یافته
پشتیبانی از برنامه های دفاعی و هوافضا (استانداردهای AQEC)
محدوده دمای صنعتی گسترش یافته (−55°C تا +105°C)
پایه تولید کنترل شده
یک محل مونتاژ/بررسی
یک محل تولید
اطلاعیه تغییر محصول پیشرفته
اطلاعات واجد شرایط در صورت درخواست در دسترس است
کاربرد های ADXL345
تجهیزات صنعتی
تجهیزات هوافضا
طبقه بندی محیط زیست و صادراتADXL345
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
