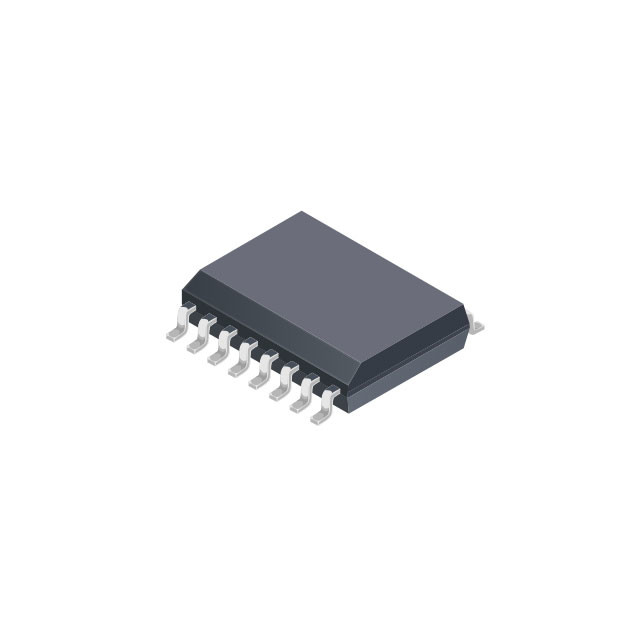

ACS733KLATR-40AB-T Current Sensor 40A 1 Channel Hall Effect Differential Bidirectional

ACS733KLATR-40AB-T سنسور جریان 40A 1 کانال اثر هال تفاوت دو طرفه

  • برجسته

    سنسور جریانی دیفرانسیل,سنسور جریان دو طرفه,ACS733KLATR-40AB-T

    ,

    Bidirectional Current Sensor

    ,

    ACS733KLATR-40AB-T

  • جریان - حس کردن
    40A
  • تعداد کانال ها
    1
  • تولید
    نسبت سنجی، ولتاژ
  • حساسیت
    33mV/A
  • فرکانس
    1 مگاهرتز
  • خطی بودن
    ± 0.5٪
  • دقت
    1.7% ±
  • ولتاژ - عرضه
    3.14 ~ 3.46 ولت
  • محل منبع
    اصل
  • نام تجاری
    Original
  • گواهی
    Original
  • شماره مدل
    ACS733KLATR-40AB-T
  • مقدار حداقل تعداد سفارش
    1
  • قیمت
    Negotiation
  • جزئیات بسته بندی
    جعبه کارتن
  • زمان تحویل
    3-4 روز
  • شرایط پرداخت
    TT
  • قابلیت ارائه
    100

ACS733KLATR-40AB-T سنسور جریان 40A 1 کانال اثر هال تفاوت دو طرفه

ACS733KLATR-40AB-T سنسور جریان 40A 1 کانال اثر هال تفاوت دو طرفه


تراشه ها از کارخانه هستند همه ی آنها جدید و اصلی هستند لطفا شماره ی قطعه و مقدار آن را به ما اطلاع دهید

مشخصات ACS733KLATR-40AB-T



نوع توضیحات
دسته بندی سنسورها، ترانسدوسرها
  سنسورهای جریان
مفر آلگرو مایکروسیستمز
سری -
بسته بندی نوار و رول (TR)
  نوار برش (CT)
برای اندازه گیری AC/DC
نوع سنسور اثر هال، تفاوت
جریان - حسگر 40A
تعداد کانال ها 1
تولید نسبت سنجی، ولتاژ
حساسیت 33mV/A
فرکانس 1MHz
خطی بودن ±0.5٪
دقت ±1.7٪
ولتاژ - عرضه 3.14V ~ 3.46V
زمان پاسخ 200ns
جریان - عرضه (حداکثر) 35mA
دمای کار -40°C ~ 125°C
درجه ماشین آلات
صلاحیت AEC-Q100
قطبی شدن دو طرفه
نوع نصب ارتفاع سطح
بسته بندی / کیس 16-SOIC (0.295 "، 7.50mm عرض)
بسته دستگاه تامین کننده 16-SOIC
شماره محصول پایه ACS733


ویژگی های ACS733KLATR-40AB-T


• گواهینامه AEC-Q100 خودرو
• پهنای باند بالا، خروجی آنالوگ 1MHz
• حسگر تفاوت هال میدان های حالت مشترک را رد می کند
• بسته گسترده بدن SOIC16 با عایق بالا عایق گالوانیکی را برای کاربردهای ولتاژ بالا فراهم می کند
• محافظ یکپارچه تقریباً اتصال ظرفیت را از جریان هدایت کننده به مروارید از بین می برد و به شدت سر و صدا خروجی را به دلیل انتقال های dv/dt بالا سرکوب می کند
• عملکرد سر و صدا پیشرو در صنعت با پهنای باند بسیار بهبود یافته از طریق تقویت کننده اختصاصی و طراحی فیلتر
• گواهینامه UL60950-1 (برنامه 2)
□ قدرت دی الکتریک ولتاژ = 3.6 kVRMS
□ ولتاژ کاری عایق بندی پایه = 616 VRMS
• تشخیص خطا سریع و قابل تنظیم از خارج
• مقاومت رسانای اصلی 1 mΩ برای از دست دادن قدرت کم و توانایی مقاومت در برابر جریان بالا
• گزینه های 3.3 و 5 ولت
• ولتاژ خروجی متناسب با جریان AC و DC
• حساسیت کارخانه ای و ولتاژ خروجی خاموش برای دقت بیشتر
• هیستریز مغناطیسی تقریبا صفر
• خروجی نسبت سنجی از ولتاژ تغذیه





برنامه های کاربردیACS733KLATR-40AB-T



ACS732 و ACS733 نسل جدیدی از IC های سنسور جریان پهنای باند بالا از Allegro TM هستند. این دستگاه ها یکو راه حل دقیق برای اندازه گیری جریان فرکانس بالا در کنورترهای DC / DC و سایر برنامه های قدرت سوئیچ. ACS732 و ACS733 ارائه جداسازی بالا، پهنای باند بالا Hall-efffect بر اساس سنجش جریان با کاربر قابل تنظیم overcurrent fault detection.

این ویژگی ها آنها را برای جایگزینی ترانسفورماتور با فرکانس بالا و ترانسفورماتور فعلی در کاربردهایی که با ولتاژ بالا کار می کنند، مناسب می کند.






طبقه بندی محیط زیست و صادراتACS733KLATR-40AB-T


ATRIBUTE توضیحات
وضعیت RoHS مطابقت با ROHS3
سطح حساسیت به رطوبت (MSL) ۳ (۱۶۸ ساعت)
وضعیت REACH REACH تحت تاثیر نیست
ECCN EAR99
HTSUS 8542.39.0001
