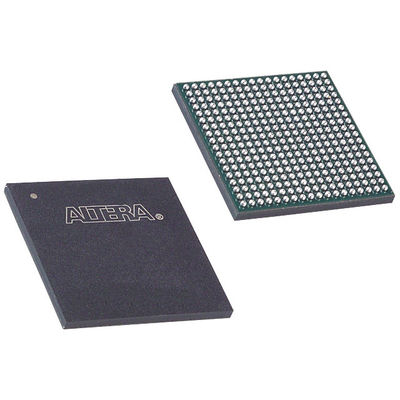

5M2210ZF324C5N IC CPLD 1700MC 7NS 324FBGA I/O 271 ماکروسل 1700
| نوع | توضیحات |
| دسته بندی | مدارهای یکپارچه (IC) |
| جاسازی شده | |
| CPLDs (سیستم های منطق پیچیده قابل برنامه ریزی) | |
| تولید کننده | اطلاعات |
| سری | MAX® V |
| بسته بندی | سینی |
| نوع قابل برنامه ریزی | در سیستم قابل برنامه ریزی |
| زمان تاخیر tpd ((1) حداکثر | 7 ns |
| ولتاژ تغذیه - داخلی | 1.71V ~ 1.89V |
| تعداد عناصر منطقی/بلاک ها | 2210 |
| تعداد ماکروسل | 1700 |
| تعداد I/O | 271 |
| دمای کار | 0°C ~ 85°C (TJ) |
| نوع نصب | ارتفاع سطح |
| بسته بندی / کیس | 324-LBGA |
| بسته دستگاه تامین کننده | 324-FBGA (19x19) |
| شماره محصول پایه | 5M2210Z |
ویژگی های5M2210ZF324C5N
■ معماری CPLD کم هزینه، کم مصرف و غیر قابل تغییر
■ زمان پیکربندی فوری (0.5 ms یا کمتر)
■ جریان آماده تا 25 μA و کار سریع خاموش کردن / تنظیم مجدد
■ تاخیر پخش سریع و زمان ساعت به خروجی
■ نوسانگر داخلی
■ پشتیبانی از خروجی RSDS شبیه سازی شده با سرعت داده تا 200 Mbps
■ پشتیبانی از خروجی LVDS شبیه سازی شده با سرعت داده تا 304 Mbps
■ چهار ساعت جهانی با دو ساعت در هر بلوک آرایه منطقی (LAB)
■ بلوک حافظه فلش کاربر تا 8 کی بایت برای ذخیره سازی غیر قابل تغییر با حداکثر 1000 چرخه خواندن / نوشتن
■ منبع برق خارجی 18 ولتی برای هسته دستگاه
■ رابط I/O MultiVolt که از سطوح منطقی 3.3 و 2.5 و 1.8 و 1.5 و 1.2 و 1.2 ولت پشتیبانی می کند
■ معماری سازگار با اتوبوس شامل سرعت برنامه ریزی شده، قدرت درایو، نگه داشتن اتوبوس و مقاومت های برنامه ریزی شده
■ ماژول های Schmitt که اجازه می دهند ورودی های قابل تحمل سر و صدا (برنامه گذاری در هر پین)
برنامه های کاربردی5M2210ZF324C5N
■ I/O ها به طور کامل با مشخصات اتوبوس محلی PCI-SIGD، نسخه 2.2 برای عملکرد 3.3 ولت مطابقت دارند.
■ سازگار با سوکت های گرم
■ مدارهای JTAG BST سازگاری با IEEE Std1149.1-1990
طبقه بندی محیط زیست و صادرات5M2210ZF324C5N
| ATRIBUTE | توضیحات |
| وضعیت RoHS | تطابق با RoHS |
| سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
| وضعیت REACH | REACH تحت تاثیر نیست |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
