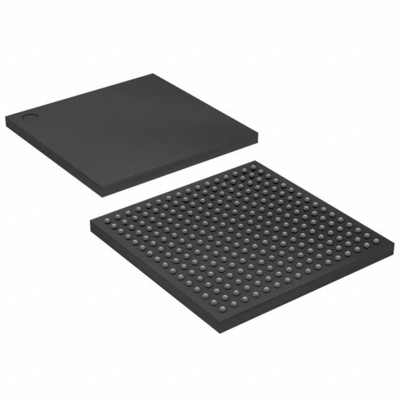

5M570ZF256C5N IC CPLD 440MC 9NS 256FBGA 9 ns 1.71V ~ 1.89V I/O 159
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
CPLDs (سیستم های منطق پیچیده قابل برنامه ریزی) | |
تولید کننده | اطلاعات |
سری | MAX® V |
بسته بندی | سینی |
نوع قابل برنامه ریزی | در سیستم قابل برنامه ریزی |
زمان تاخیر tpd ((1) حداکثر | 9 ns |
ولتاژ تغذیه - داخلی | 1.71V ~ 1.89V |
تعداد عناصر منطقی/بلاک ها | 570 |
تعداد ماکروسل | 440 |
تعداد I/O | 159 |
دمای کار | 0°C ~ 85°C (TJ) |
نوع نصب | ارتفاع سطح |
بسته بندی / کیس | 256-LBGA |
بسته دستگاه تامین کننده | 256-FBGA (17x17) |
شماره محصول پایه | 5M570Z |
عملکردهای5M570ZF256C5N
دستگاه های MAX V شامل یک معماری دو بعدی مبتنی بر ردیف و ستون برای
منطق سفارشی را اجرا کنید. ارتباط بین ردیف و ستون ارتباط بین سیگنال را فراهم می کند
بین بلوک های آرایه منطقی (LABs).
هر LAB در آرایه منطقی حاوی 10 عنصر منطقی (LE) است.
منطق که اجرای مناسب عملکردهای منطق کاربر را فراهم می کند.
به ردیف ها و ستون ها در سراسر دستگاه.
تاخیر زمان بندی جزئی بین LAB ها.
حداقل تاخیر زمان بندی برای سطوح منطقی اضافه شده در مقایسه با اتصال بین المللی به صورت جهانی
ساختارها.
عناصر I/O (IOE) بعد از ردیف ها و ستون های LAB در اطراف
هر IOE حاوی یک دستگاه دو طرفه
بافره I/O با چند ویژگی پیشرفته. پین های I/O از ورودی های شمیت پشتیبانی می کنند.
و استانداردهای مختلف تک پایان، مانند 33-MHz، 32-bit PCITM و LVTTL.
طبقه بندی محیط زیست و صادرات5M570ZF256C5N
ATRIBUTE | توضیحات |
وضعیت RoHS | تطابق با RoHS |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
