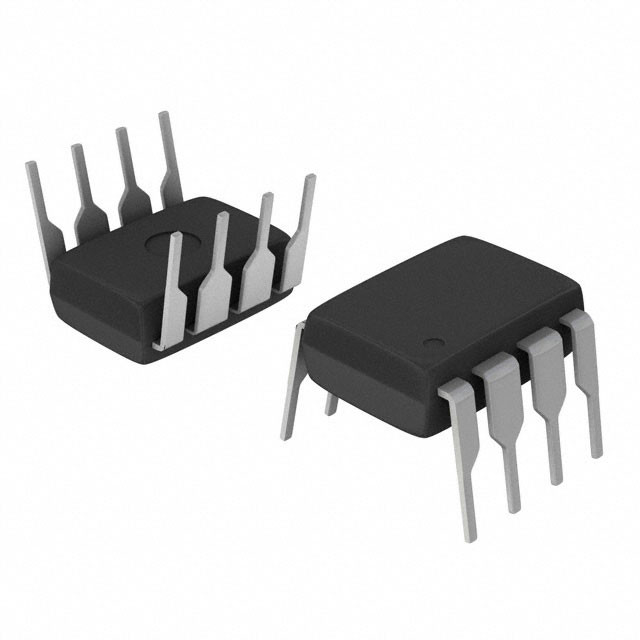

HCPL-2611-020E خروجی منطقی Optoisolator 10MBd Schottky Clamped 5000Vrms 15kV/μs
| نوع | توضیحات |
| دسته بندی | جداکننده ها |
| دستگاه های ضد آفتاب | |
| اپتوزولاتورهای خروجی منطقی | |
| تولید کننده | شرکت Broadcom محدود |
| سری | - |
| بسته بندی | لوله |
| وضعیت بخش | فعال |
| تعداد کانال ها | 1 |
| ورودی ها - صفحه 1 / صفحه 2 | 1/0 |
| ولتاژ - عایق بندی | 5000Vrms |
| ایمنی موقت حالت عادی (دقیقه) | 15kV/μs |
| نوع ورودی | دی سی |
| نوع خروجی | جمع کننده باز، Schottky Clamped |
| جریان - خروجی / کانال | 50 mA |
| نرخ داده | 10 مگابايت در روز |
| تاخیر تکثیر tpLH / tpHL (حداکثر) | 100n، 100n |
| زمان افزایش / سقوط (نوع) | 24n، 10n |
| ولتاژ - جلو (Vf) (نوع) | 1.5 ولت |
| در حال حاضر - DC به جلو (اگر) (حداکثر) | 20mA |
| ولتاژ - عرضه | 4.5V ~ 5.5V |
| دمای کار | -40°C ~ 85°C |
| نوع نصب | از طریق سوراخ |
| بسته بندی / کیس | 8-DIP (0.300" 7.62mm) |
| بسته دستگاه تامین کننده | 8-DIP |
| شماره محصول پایه | HCPL-2611 |
ویژگی هایHCPL-2611-020E
* حداقل رد حالت مشترک (CMR) 15 kV/μs در
VCM= 1 kV برای HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
* سرعت بالا: 10 مگابايت در روز
* LSTTL/TTL سازگار
* قابلیت جریان ورودی کم: 5 mA
* عملکرد تضمین شده AC و DC در دمای صنعتی: ¥40°C تا +85°C
* در دسترس در 8-Pin DIP، SOIC-8، بسته های گسترده
* خروجی قابل مشاهده (فقط محصولات تک کانال)
* تایید ایمنی
️ UL شناخته شده ️ 3750 Vrms برای 1 دقیقه و
5000 Vrms برای 1 دقیقه در هر UL1577 CSA تایید شده
(5000 Vrms/1 دقیقه برای HCNW137/26X1
و گزینه 020 [6N137، HCPL-2601/11/30/31
فقط محصولات HCPL-4661]
️ IEC/EN/DIN EN 60747-5-5 با تایید:
️ * VIORM = 567 Vپیک برای 06xx گزینه 060
️ * VIORM = 630 Vpeak برای 6N137/26xx گزینه 060
️ * VIORM =1414 Vپیک برای HCNW137/26x1
* MIL-PRF-38534 نسخه بسته شده در دسترس است
* (HCPL-56xx/66xx)
برنامه های کاربردیHCPL-2611-020E
* گیرنده خط جدا شده
* رابط های کامپیوتری و محیطی
* رابط سیستم میکروپروسسر
* جداسازی دیجیتال برای تبدیل A / D، D / A
* جابجایی منبع برق
* جداسازی ورودی / خروجی ابزار
* حذف حلقه زمین
* تعویض ترانسفورماتور پالس
* جداسازی ترانزیستور قدرت در محرک های موتور
* انزوا سیستم های منطقی با سرعت بالا
طبقه بندی محیط زیست و صادراتHCPL-2611-020E
| ATRIBUTE | توضیحات |
| وضعیت RoHS | مطابقت با ROHS3 |
| سطح حساسیت به رطوبت (MSL) | 1 (غیر محدود) |
| وضعیت REACH | REACH تحت تاثیر نیست |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
