نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
مفر | شرکت لتیس نیمه هادی |
سری | LA-ECP5 |
بسته بندی | سینی |
تعداد LAB ها/CLB ها | 3000 |
تعداد عناصر منطقی/سلوله ها | 24000 |
کل بیت های رم | 1032192 |
تعداد I/O | 197 |
ولتاژ - عرضه | 1.04V ~ 1.155V |
نوع نصب | ارتفاع سطح |
دمای کار | -40°C ~ 125°C (TJ) |

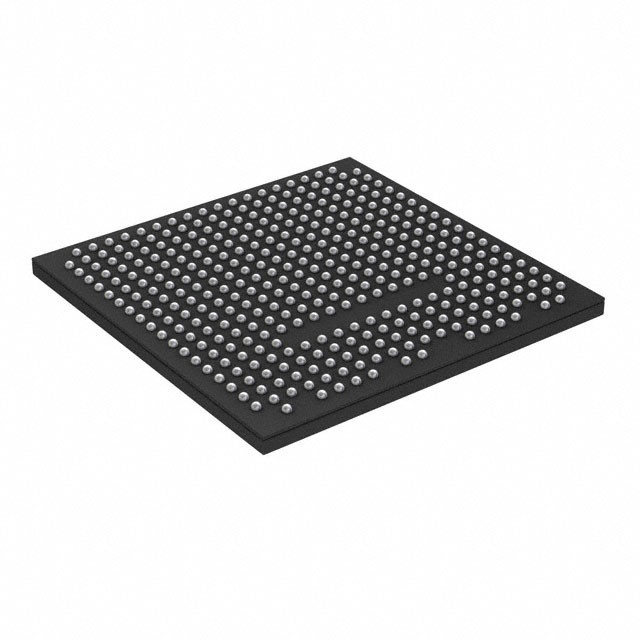

بسته بندی / کیس | 381-FBGA |
بسته دستگاه تامین کننده | 381-CABGA (17x17) |
شماره محصول پایه | LAE5UM-25 |
ویژگی هایLAE5UM-25F-7BG381E
* تراکم منطقی بالاتر برای افزایش یکپارچگی سیستم
* 12 تا 44K LUT
* 197 تا 203 I/O قابل برنامه ریزی توسط کاربر
* SERDES جاسازی شده
* 270 مگابایت در ثانیه، تا 3.2 گیگابایت در ثانیه، رابط SERDES (ECP5UM Automotive)
* از eDP در RDR (1.62 Gb/s) و HDR (2.7 Gb/s) پشتیبانی می کند
• * حداکثر چهار کانال در هر دستگاه: PCI Express، Ethernet (1GbE، XAUI و SGMII،) و CPRI
* sysDSPTM
* معماری برش کاملاً قابل آبشار
• * 12 تا 160 تکه برای عملکرد بالا ضرب و انباشت
* عملیات ALU 54 بیتی قدرتمند
* تقسیم زمان Multiplexing اشتراک گذاری MAC
• * گرد و کوتاه کردن
* هر تیکه از
• * نصف 36 x 36، دو 18 x 18 یا چهار 9 x 9 ضرب
• * عملیات پیشرفته 18 x 36 MAC و 18 x 18 ضرب- ضرب- تجمع (MMAC)
* منابع حافظه انعطاف پذیر
* تا 1.944 Mb sysMEMTM Embedded Block RAM (EBR)
• * رم توزیع شده با 194 تا 351 کیلو بایت
* sysCLOCK PLL ها و DLL های آنالوگ
• * چهار DLL و چهار PLL در LAE5-45; دو DLL و دو PLL در LAE5-25 و LAE5-12
* از قبل مهندسی شده منبع هم زمان I / O
* ثبت DDR در سلول های I/O
* عملکرد اختصاصی سطح بندی خواندن / نوشتن
* منطق مخصوص گیربکس
* منبع پشتیبانی از استانداردهای همزمان
• * ADC/DAC، 7:1 LVDS، XGMII
* دستگاه های ADC/DAC با سرعت بالا
* پشتیبانی اختصاصی حافظه DDR2/DDR3 و LPDDR2/LPDDR3 با منطق DQS، تا 800 Mb/s سرعت داده
* برنامه ریزی sysI / OTM بافر پشتیبانی گسترده
طیف وسیعی از رابط
* پایان دادن به تراشه
• * LVTTL و LVCMOS 33/ 25/18/15/12
* SSTL 18/15 I، II
* HSUL12
* LVDS، Bus-LVDS، LVPECL، RSDS، MLVDS
* رابط ورودی subLVDS و SLVS، MIPI D-PHY
* پیکربندی دستگاه انعطاف پذیر
* بانک مشترک برای تنظیمات I/O
* رابط فلش بوت SPI
* تصاویر دو بوت پشتیبانی می شود
* SPI برده
* I/O TransFRTM برای به روزرسانی های ساده
* حمایت از کاهش اختلال حادثه ی تک (SEU)
* تشخیص خطای نرم ️ مکرو سخت جاسازی شده
* اصلاح خطا های نرم بدون متوقف کردن کار کاربر
* تزریق خطای نرم Emulate SEU event to debug system error handling (حوادث SEU را برای رفع خطای سیستم شبیه سازی کنید)
* پشتیبانی در سطح سیستم
* مطابق با IEEE 1149.1 و IEEE 1532
* تحلیلگر منطق را نشان دهید
* نوسانگر بر روی تراشه برای آغاز و استفاده عمومی
• * 1.1 ولت منبع برق هسته ای
توضیحاتLAE5UM-25F-7BG381E
خانواده دستگاه های FPGA ECP5 Automotive برای ارائه ویژگی های عملکرد بالا مانند:
یک معماری پیشرفته DSP، SERDES با سرعت بالا و رابط های همزمان منبع با سرعت بالا در یک
پارچه FPGA اقتصادی.
طبقه بندی محیط زیست و صادراتLAE5UM-25F-7BG381E
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
