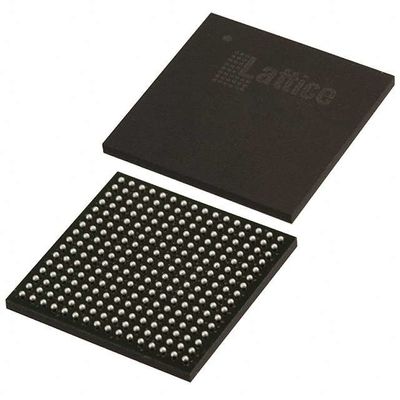

LCMXO2-1200UHC-4FTG256C تراشه مدار یکپارچه FPGA 206 I/O 256FTBGA
| نوع | توضیحات |
| دسته بندی | مدارهای یکپارچه (IC) |
| جاسازی شده | |
| FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
| مفر | شرکت لتیس نیمه هادی |
| سری | MachXO2 |
| بسته بندی | سینی |
| تعداد LAB ها/CLB ها | 160 |
| تعداد عناصر منطقی/سلوله ها | 1280 |
| کل بیت های رم | 75776 |
| تعداد I/O | 206 |
| ولتاژ - عرضه | 2.375V ~ 3.465V |
| نوع نصب | ارتفاع سطح |
| دمای کار | 0°C ~ 85°C (TJ) |
| بسته بندی / کیس | 256-LBGA |
| بسته دستگاه تامین کننده | 256-FTBGA (17x17) |
| شماره محصول پایه | LCMXO2-1200 |
ویژگی هایLCMXO2-1200UHC-4FTG256C
• I/O هم زمان منبع پیش ساخته شده
• ثبت DDR در سلول های I/O
• منطق مخصوص گیربکس
• 7:1 جهت گیری برای I/O نمایش
• DDR عمومی، DDRX2، DDRX4
• حافظه اختصاصی DDR/DDR2/LPDDR با پشتیبانی DQS
• عملکرد بالا و انعطاف پذیر I/O Buffer
• برنامه نویسی sysIO TM بافر از طیف گسترده ای از رابط ها پشتیبانی می کند:
LVCMOS 3.3/2.5/1.8/1.5/1.2
️ LVTTL
✅ PCI
️ LVDS، Bus-LVDS، MLVDS، RSDS، LVPECL
✅ SSTL 25/18
HSTL 18
️ ورودی های شمیت، تا 0.5 ولت هیسترز
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
• زمان بندی انعطاف پذیر در تراشه
• هشت ساعت اصلی
• تا دو ساعت لبه ای برای رابط های I/O با سرعت بالا (فقط در سمت بالا و پایین)
• تا دو PLL آنالوگ در هر دستگاه با سنتز فرکانس n کسری
دامنه فرکانس ورودی گسترده (۷ تا ۴۰۰ مگاهرتز)
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• یک تراشه، راه حل امن
• قابل برنامه ریزی از طریق JTAG، SPI یا I2C
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• دو بار بوت کردن با حافظه SPI خارجی
• بازسازی TransFRTM
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
• پشتیبانی پیشرفته در سطح سیستم
• عملکردهای سخت شده بر روی تراشه: SPI، I2C، تایمر / شمارنده
• نوسانگر بر روی تراشه با دقت 5.5٪
• TraceID منحصر به فرد برای ردیابی سیستم
• حالت برنامه نویسی یکبار (OTP)
• یک منبع برق واحد با محدوده کار گسترده
• اسکن مرزی استاندارد IEEE 1149.1
• برنامه نویسی در سیستم مطابق با IEEE 1532
• طیف گسترده ای از گزینه های بسته بندی
• گزینه های بسته TQFP، WLCSP، ucBGA، csBGA، caBGA، ftBGA، fpBGA، QFN
• گزینه های بسته های کوچک
به اندازه 2.5 میلی متر × 2.5 میلی متر
• حمایت از مهاجرت تراکم
• بسته بندی پیشرفته بدون هالوجن
برنامه های کاربردیLCMXO2-1200UHC-4FTG256C
خانواده MachXO2 از PLD های بسیار کم مصرف، فوری و غیر قابل تغییر دارای شش دستگاه با تراکم از 256 تا 6864 جدول جستجو (LUT) است.
طبقه بندی محیط زیست و صادراتLCMXO2-1200UHC-4FTG256C
| ATRIBUTE | توضیحات |
| وضعیت RoHS | مطابقت با ROHS3 |
| سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
| وضعیت REACH | REACH تحت تاثیر نیست |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
