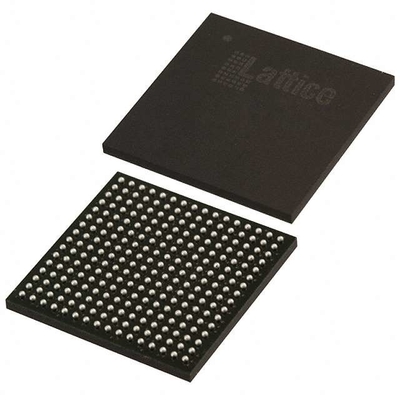

LCMXO2-1200UHC-4FTG256I میدان برنامه ریزی قابل دروازه آرایه (FPGA) IC 79 65536 1280
| نوع | توضیحات |
| دسته بندی | مدارهای یکپارچه (IC) |
| جاسازی شده | |
| FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
| مفر | شرکت لتیس نیمه هادی |
| سری | MachXO2 |
| بسته بندی | سینی |
| تعداد LAB ها/CLB ها | 160 |
| تعداد عناصر منطقی/سلوله ها | 1280 |
| کل بیت های رم | 75776 |
| تعداد I/O | 206 |
| ولتاژ - عرضه | 2.375V ~ 3.465V |
| نوع نصب | ارتفاع سطح |
| دمای کار | -40°C ~ 100°C (TJ) |
| بسته بندی / کیس | 256-LBGA |
| بسته دستگاه تامین کننده | 256-FTBGA (17x17) |
| شماره محصول پایه | LCMXO2-1200 |
ویژگی هایLCMXO2-1200UHC-4FTG256I
مدیر:
• حافظه فلش کاربر در تراشه
• تا 256 کیبایت حافظه فلش کاربر
• 100000 چرخه نوشتن
• دسترسی از طریق رابط های WISHBONE، SPI، I2C و JTAG
• می تواند به عنوان پردازنده نرم PROM یا به عنوان حافظه فلش استفاده شود
• I/O هم زمان منبع پیش ساخته شده
• ثبت DDR در سلول های I/O
• منطق مخصوص گیربکس
• 7:1 جهت گیری برای I/O نمایش
• DDR عمومی، DDRX2، DDRX4
• حافظه اختصاصی DDR/DDR2/LPDDR با پشتیبانی DQS
• عملکرد بالا و انعطاف پذیر I/O Buffer
• برنامه نویسی sysIO TM بافر از طیف گسترده ای از رابط ها پشتیبانی می کند:
LVCMOS 3.3/2.5/1.8/1.5/1.2
️ LVTTL
✅ PCI
️ LVDS، Bus-LVDS، MLVDS، RSDS، LVPECL
✅ SSTL 25/18
HSTL 18
️ ورودی های شمیت، تا 0.5 ولت هیسترز
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
• زمان بندی انعطاف پذیر در تراشه
• هشت ساعت اصلی
• تا دو ساعت لبه ای برای رابط های I/O با سرعت بالا (فقط در سمت بالا و پایین)
• تا دو PLL آنالوگ در هر دستگاه با سنتز فرکانس n کسری
دامنه فرکانس ورودی گسترده (۷ تا ۴۰۰ مگاهرتز)
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• یک تراشه، راه حل امن
• قابل برنامه ریزی از طریق JTAG، SPI یا I2C
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• دو بار بوت کردن با حافظه SPI خارجی
• بازسازی TransFRTM
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
برنامه های کاربردیLCMXO2-1200UHC-4FTG256I
دستگاه های MachXO2 بر روی یک فرآیند 65 نانومتری غیر قابل تغییر کم مصرف طراحی شده اند.معماری دستگاه دارای چندین ویژگی مانند I / O دیفرانسیل سوئیچ پایین قابل برنامه ریزی و توانایی خاموش کردن بانک های I / O است، PLL های روی تراشه و نوسانگرها به صورت پویا.
طبقه بندی محیط زیست و صادراتLCMXO2-1200UHC-4FTG256I
| ATRIBUTE | توضیحات |
| وضعیت RoHS | مطابقت با ROHS3 |
| سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
| وضعیت REACH | REACH تحت تاثیر نیست |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
