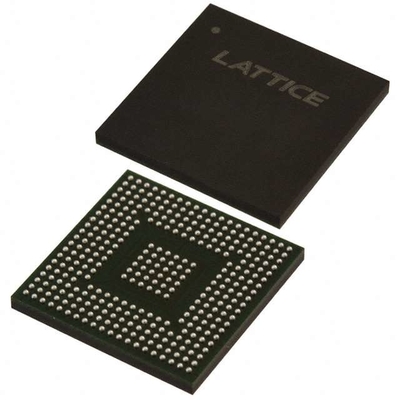

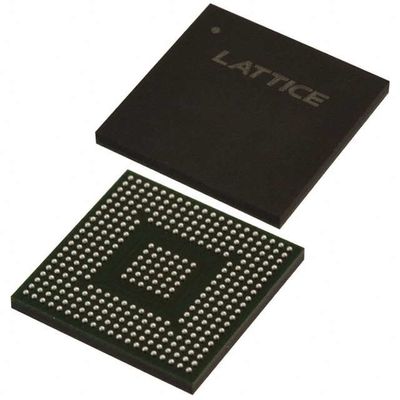

LCMXO2-4000HC-4BG332C میدان برنامه ریزی شده دروازه آرایه IC 274 94208 4320 332-FBGA
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
مفر | شرکت لتیس نیمه هادی |
سری | MachXO2 |
بسته بندی | سینی |
تعداد LAB ها/CLB ها | 540 |
تعداد عناصر منطقی/سلوله ها | 4320 |
کل بیت های رم | 94208 |
تعداد I/O | 274 |
ولتاژ - عرضه | 2.375V ~ 3.465V |
نوع نصب | ارتفاع سطح |
دمای کار | 0°C ~ 85°C (TJ) |
بسته بندی / کیس | 332-FBGA |
بسته دستگاه تامین کننده | 332-CABGA (17x17) |
شماره محصول پایه | LCMXO2-4000 |
ویژگی هایLCMXO2-4000HC-4BG332C
• حافظه جاسازی شده و توزیع شده
• تا 240 کیبایت sysMEMTM Embedded Block RAM
• تا ۵۴ کیبایت رم توزیع شده
• منطق کنترل اختصاصی FIFO
• حافظه فلش کاربر در تراشه
• تا 256 کیبایت حافظه فلش کاربر
• 100000 چرخه نوشتن
• دسترسی از طریق رابط های WISHBONE، SPI، I2C و JTAG
• می تواند به عنوان پردازنده نرم PROM یا به عنوان حافظه فلش استفاده شود
• I/O هم زمان منبع پیش ساخته شده
• ثبت DDR در سلول های I/O
• منطق مخصوص گیربکس
• 7:1 جهت گیری برای I/O نمایش
• DDR عمومی، DDRX2، DDRX4
• حافظه اختصاصی DDR/DDR2/LPDDR با پشتیبانی DQS
• عملکرد بالا و انعطاف پذیر I/O Buffer
• برنامه نویسی sysIO TM بافر از طیف گسترده ای از رابط ها پشتیبانی می کند:
LVCMOS 3.3/2.5/1.8/1.5/1.2
️ LVTTL
✅ PCI
️ LVDS، Bus-LVDS، MLVDS، RSDS، LVPECL
✅ SSTL 25/18
HSTL 18
️ ورودی های شمیت، تا 0.5 ولت هیسترز
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
توضیحاتLCMXO2-4000HC-4BG332C
لاتیس بسیاری از ماژول های IP (ملكیت معنوی) LatticeCORETM را ارائه می دهد، از جمله تعدادی از
طراحی های مرجع مجوز رایگان، بهینه سازی شده برای خانواده MachXO2 PLD. با استفاده از این نرم افزارهای قابل تنظیم
هسته های هسته ای IP به عنوان بلوک های استاندارد، کاربران آزاد هستند تا بر جنبه های منحصر به فرد طراحی خود تمرکز کنند و بهره وری خود را افزایش دهند.
طبقه بندی محیط زیست و صادراتLCMXO2-4000HC-4BG332C
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
