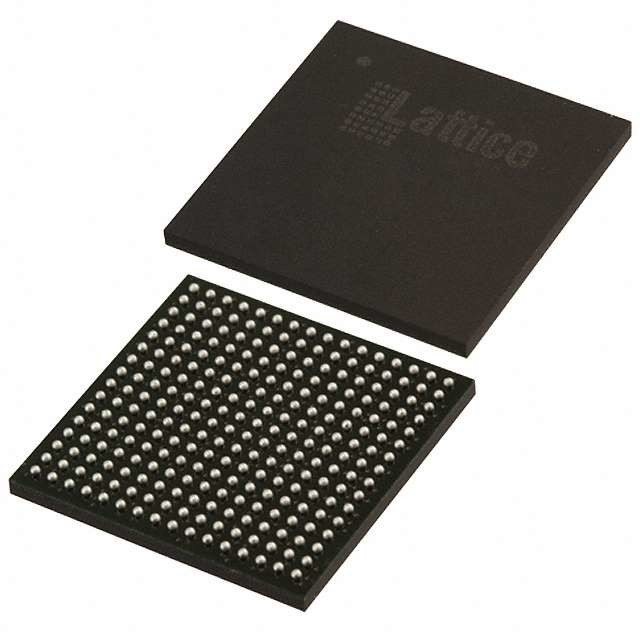

LCMXO2-4000HC-4FTG256C رشته قابل برنامه ریزی دروازه آرایه FPGA IC 206 94208 4320 256-LBGA
نوع | توضیحات |
دسته بندی | مدارهای یکپارچه (IC) |
جاسازی شده | |
FPGAs (مجموعه دروازه قابل برنامه ریزی میدان) | |
مفر | شرکت لتیس نیمه هادی |
سری | MachXO2 |
بسته بندی | سینی |
تعداد LAB ها/CLB ها | 540 |
تعداد عناصر منطقی/سلوله ها | 4320 |
کل بیت های رم | 94208 |
تعداد I/O | 206 |
ولتاژ - عرضه | 2.375V ~ 3.465V |
نوع نصب | ارتفاع سطح |
دمای کار | 0°C ~ 85°C (TJ) |
بسته بندی / کیس | 256-LBGA |
بسته دستگاه تامین کننده | 256-FTBGA (17x17) |
شماره محصول پایه | LCMXO2-4000 |
ویژگی هایLCMXO2-4000HC-4FTG256C
• I / O پشتیبانی از سوکت گرم
• اتمام فرقی در تراشه
• حالت کشش بالا یا کشش پایین قابل برنامه ریزی
• زمان بندی انعطاف پذیر در تراشه
• هشت ساعت اصلی
• تا دو ساعت لبه ای برای رابط های I/O با سرعت بالا (فقط در سمت بالا و پایین)
• تا دو PLL آنالوگ در هر دستگاه با سنتز فرکانس n کسری
دامنه فرکانس ورودی گسترده (۷ تا ۴۰۰ مگاهرتز)
• ناپایدار، به طور بی نهایت قابل تنظیم مجدد
• فعال شدن فوري در ميكرو ثانيه
• یک تراشه، راه حل امن
• قابل برنامه ریزی از طریق JTAG، SPI یا I2C
• از برنامه ریزی پس زمینه حافظه غیر قابل تغییر پشتیبانی می کند
• دو بار بوت کردن با حافظه SPI خارجی
• بازسازی TransFRTM
• به روز رسانی منطق در زمینه در حالی که سیستم کار می کند
• پشتیبانی پیشرفته در سطح سیستم
• عملکردهای سخت شده بر روی تراشه: SPI، I2C، تایمر / شمارنده
• نوسانگر بر روی تراشه با دقت 5.5٪
• TraceID منحصر به فرد برای ردیابی سیستم
• حالت برنامه نویسی یکبار (OTP)
• یک منبع برق واحد با محدوده کار گسترده
• اسکن مرزی استاندارد IEEE 1149.1
• برنامه نویسی در سیستم مطابق با IEEE 1532
• طیف گسترده ای از گزینه های بسته بندی
• گزینه های بسته TQFP، WLCSP، ucBGA، csBGA، caBGA، ftBGA، fpBGA، QFN
• گزینه های بسته های کوچک
به اندازه 2.5 میلی متر × 2.5 میلی متر
• حمایت از مهاجرت تراکم
• بسته بندی پیشرفته بدون هالوجن
توضیحاتLCMXO2-4000HC-4FTG256C
Gattice انواع ابزارهای طراحی را فراهم می کند که اجازه می دهد طرح های پیچیده با استفاده از خانواده دستگاه های MachXO2 به طور موثر اجرا شوند.
ابزارهای سنتز منطقی محبوب پشتیبانی از کتابخانه سنتز را برای MachXO2 فراهم می کنند. ابزارهای طراحی شبکه از ابزار سنتز استفاده می کنند
خروجی همراه با ترجیحات و محدودیت های مشخص شده توسط کاربر برای قرار دادن و مسیر طراحی در دستگاه MachXO2.
طبقه بندی محیط زیست و صادراتLCMXO2-4000HC-4FTG256C
ATRIBUTE | توضیحات |
وضعیت RoHS | مطابقت با ROHS3 |
سطح حساسیت به رطوبت (MSL) | ۳ (۱۶۸ ساعت) |
وضعیت REACH | REACH تحت تاثیر نیست |
ECCN | 3A991D |
HTSUS | 8542.39.0001 |
